Projektbeschreibung:  Die Mehrzweckhalle und 3-fach-Turnhalle in Stadtbergen mit dazugehöriger Hackschnitzelheizanlage war ein sehr anspruchsvoller Neubau.

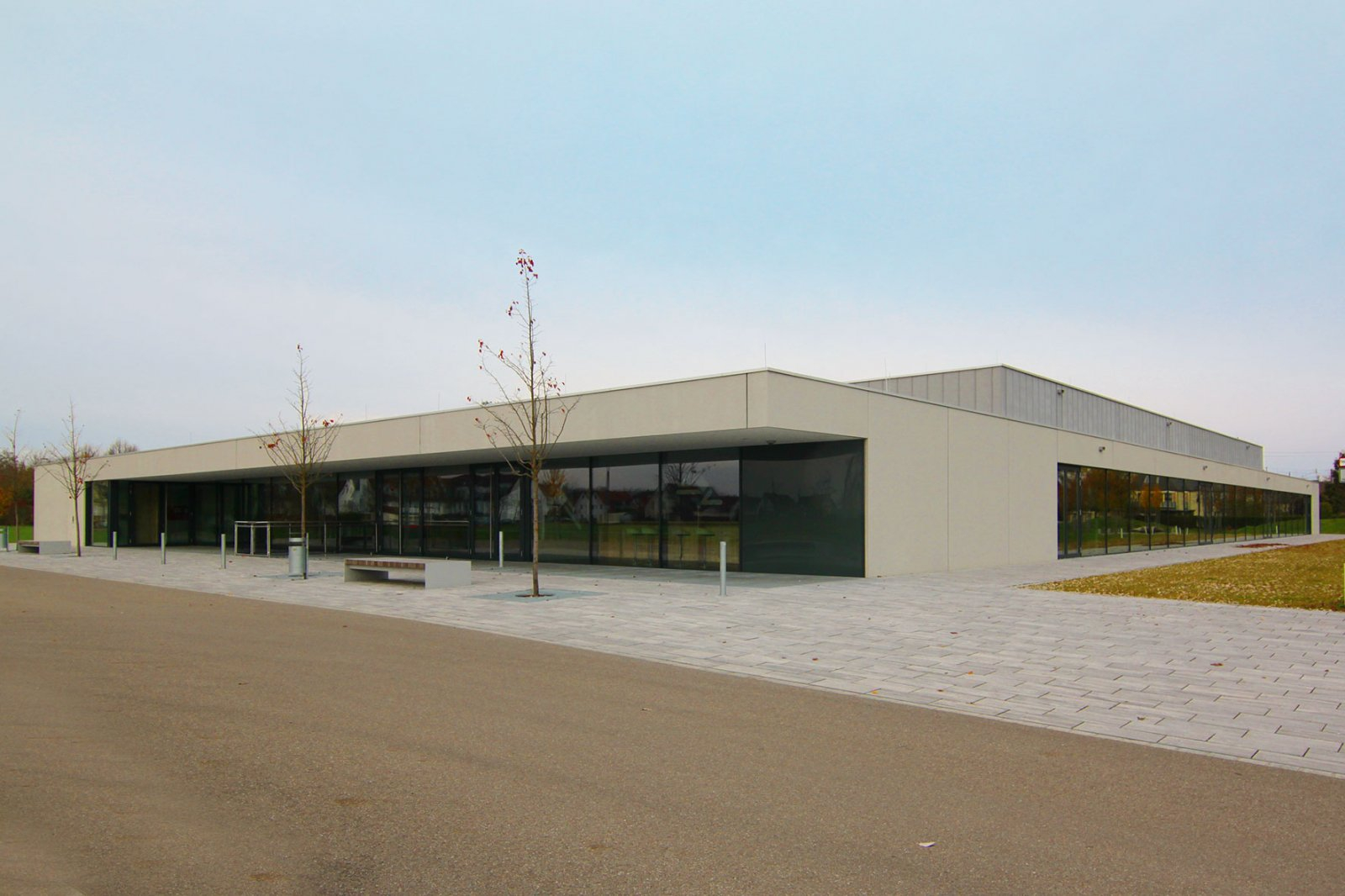

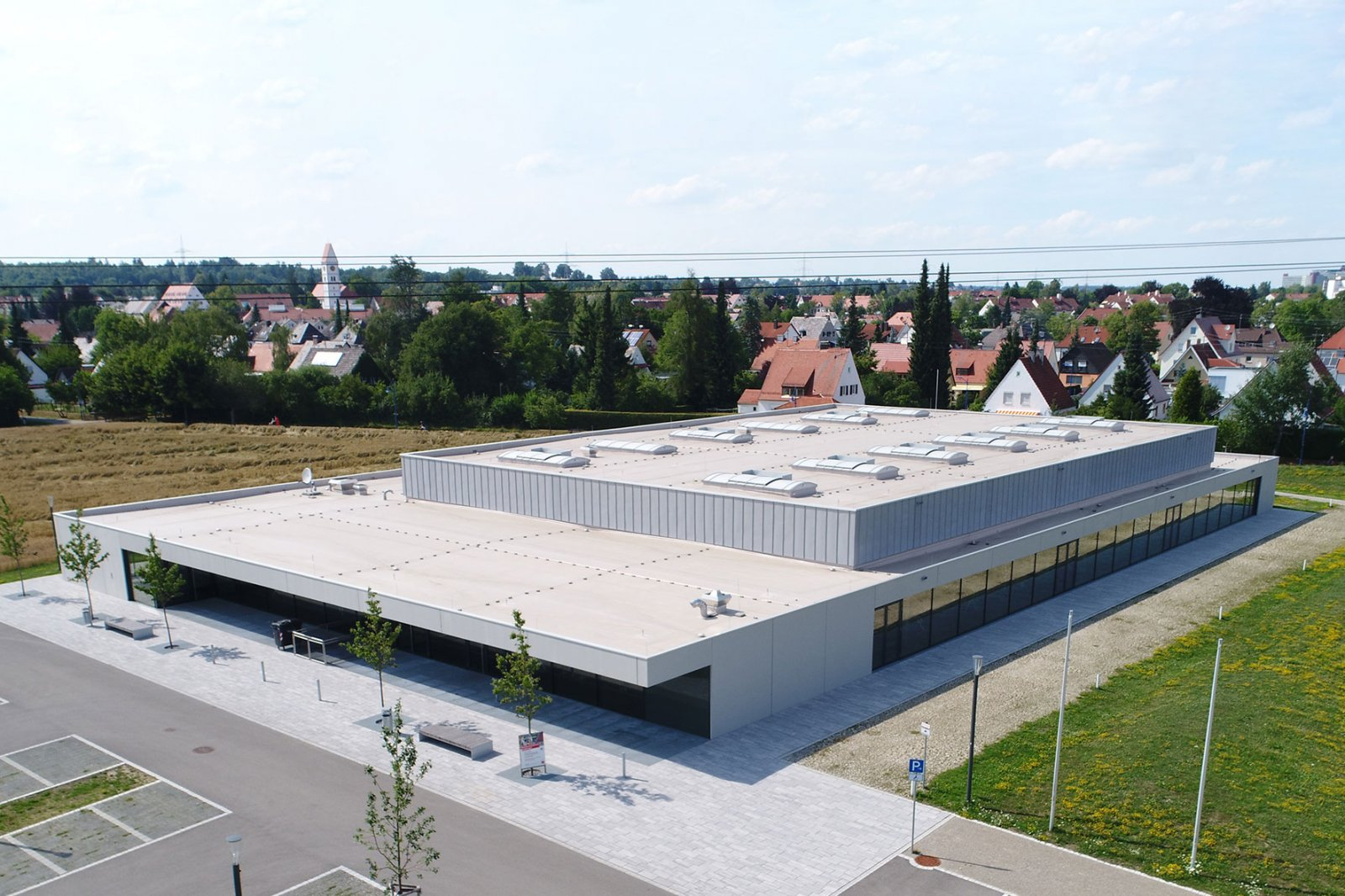

Das zweigeschossige Gebäude wurde um ein Geschoss zum Gelände abgesenkt, um die massive Kubatur des 70 m x 47 m großen Baukörpers zu minimieren. Zur Entwicklung des statisch-konstruktiven Tragkonzepts war neben der Absenkung und der damit verbundenen Gründung im Grundwasser auch eine innovative, wirtschaftliche, optisch ansprechende und möglichst schlanke Überbrückung des 33 m breiten Hallenbereichs zu bewerkstelligen.

Der Bemessungsgrundwasserstand lag ca. 1,20 m über der Gründungssohle. Gegründet wurde mittels einer massiven, elastisch gebetteten Bodenplatte. Um die Auftriebssicherheit zu gewährleisten, musste für den Hallenbereich eine Plattendicke von 65 cm ausgebildet werden. Durch die Anordnung von Schwindgassen und Vorgaben bei der Betonrezeptur (niedrige Wärmeentwicklung) konnte einer möglichen Rissbildung entgegen gewirkt werden und der erforderliche Bewehrungsgrad minimiert werden.

Die weitgehend sichtbaren Stahlbetonwände des Gebäudes wurden aus kerngedämmten Halbfertigteilen ausgeführt.

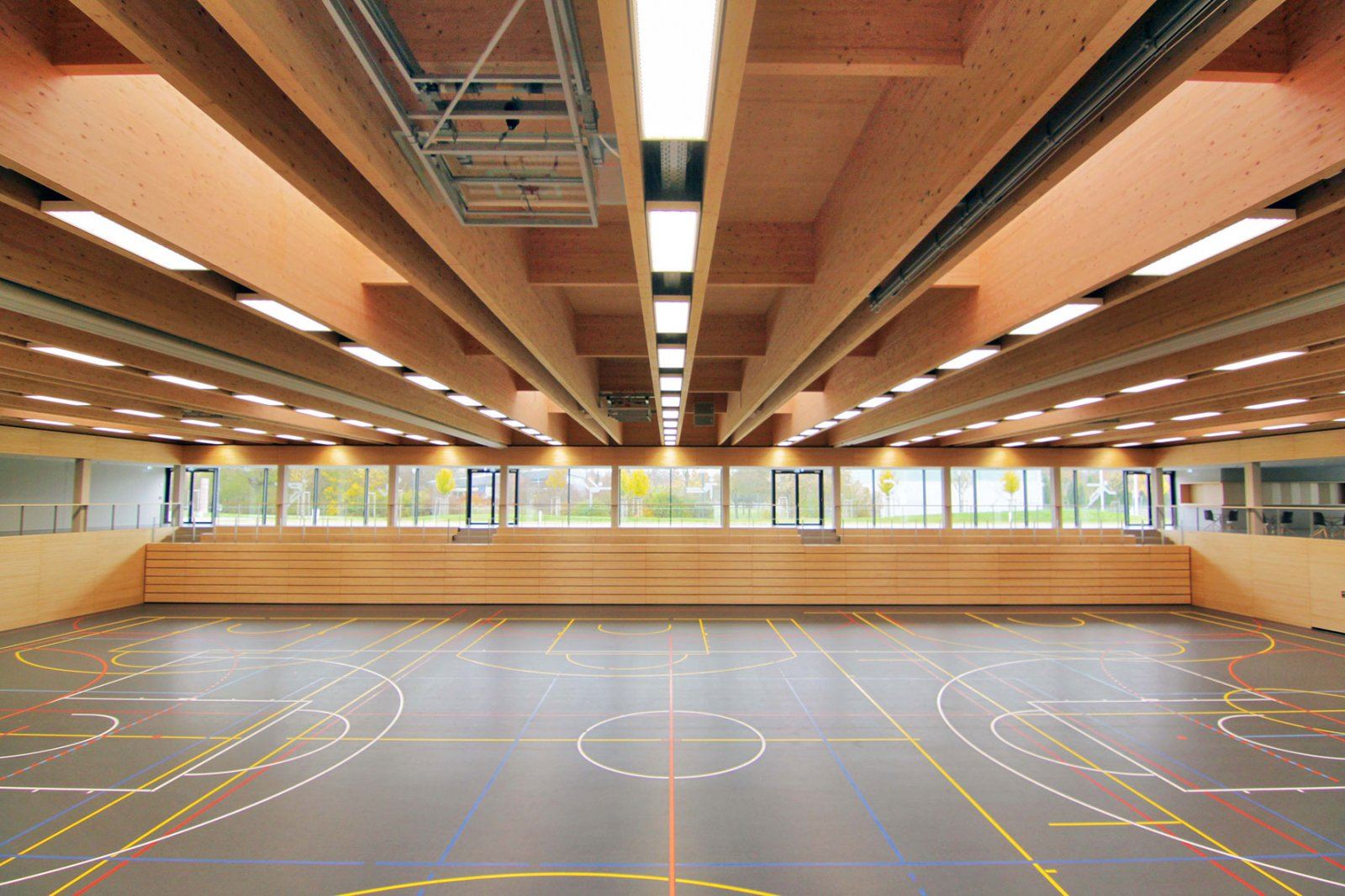

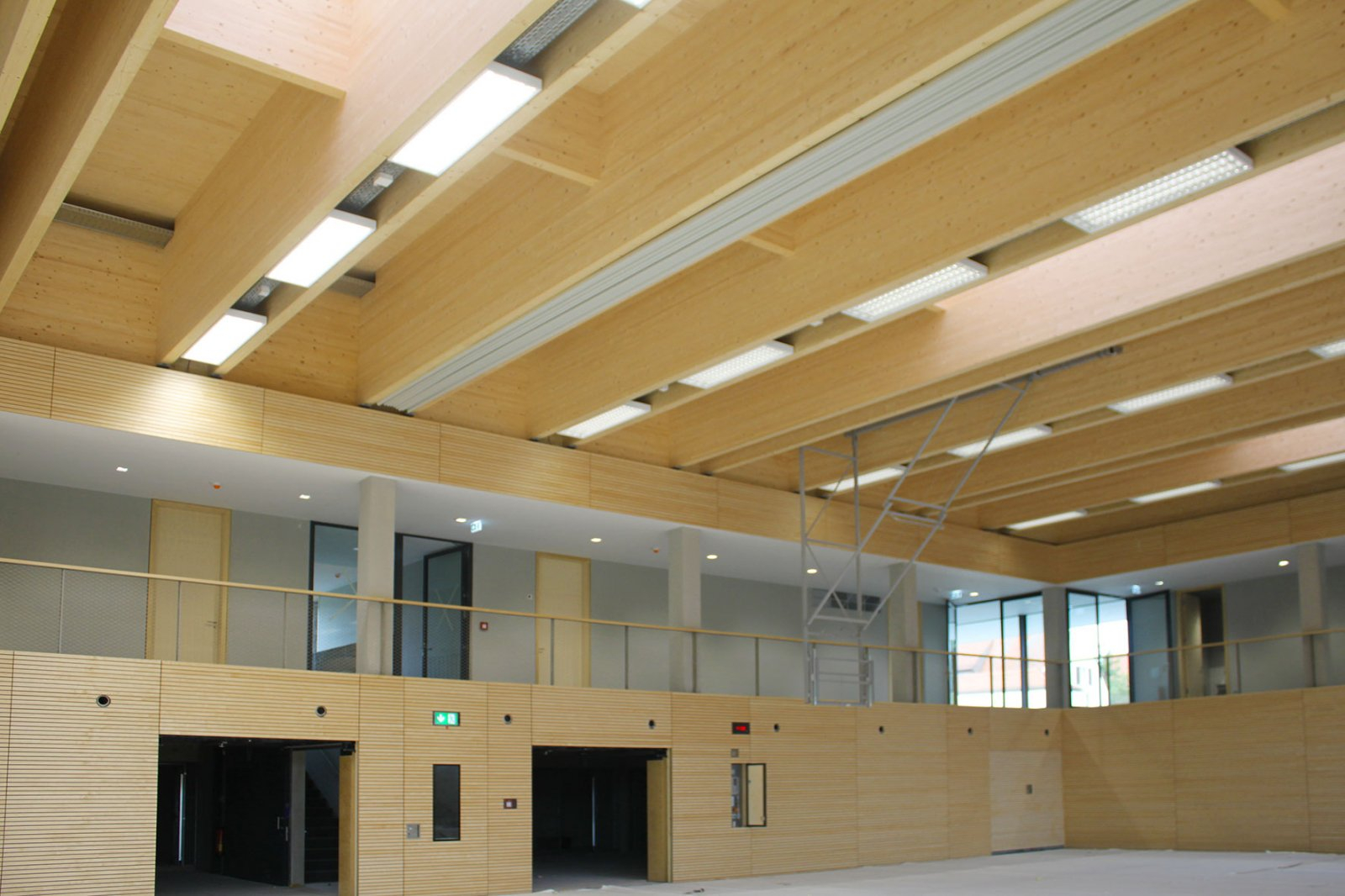

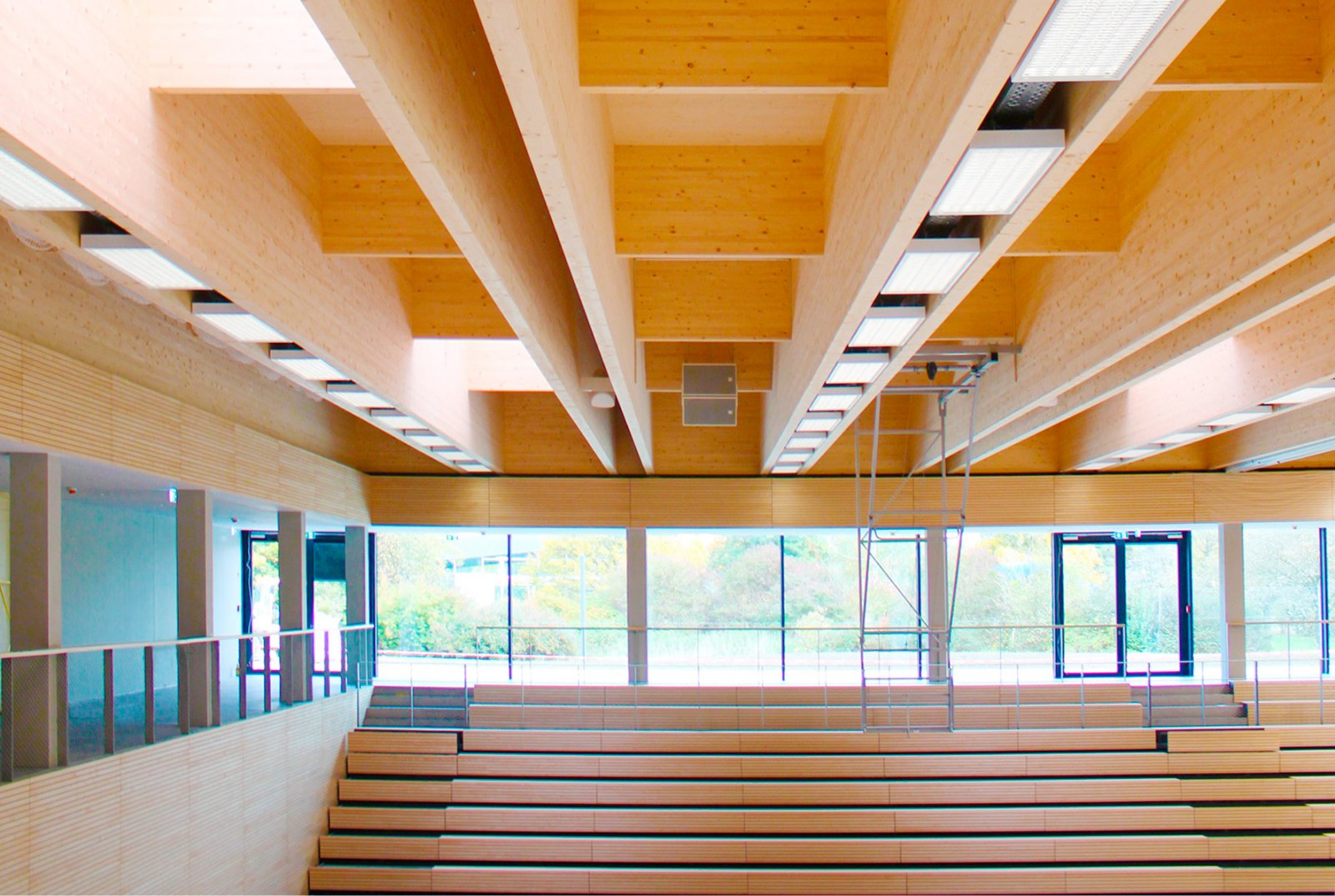

Die innovative Holzdachkonstruktion (Spannweite 33 m) wurde mit Pi-Trägern aus Brettschichtholzträgern und Holzwerkstoffplatten hergestellt.

Zur Umsetzung der Gründung im Grundwasser sowie der neu entwickelten Dachkonstruktion musste der Bauablauf sowie die Detailausführung mit den ausführenden Firmen abgestimmt und durch eine intensive Fachbauleitung betreut werden.
Auftraggeber:
Stadt Stadtbergen
Leistungsumfang:
Tragwerksplanung Lph 1 - 8, HOAI
Auszeichnungen:
thomaswechspreis 2018, SHORTLIST
Fotografie:
(c) DR. SCHÜTZ INGENIEURE
Projektbeteiligte:
